Weasley Clock

" Versprecht mir auf euch auf zu passen... Bleibt dem Ärger Fern... "- Molly Weasley

Wie alles Begann - Mai 2017

Als ich wieder einmal in der örtlichen Buchhandlung unterwegs war, fand ich das Buch "Hinter den Kulissen", das jede Requisite, jedes Kostüm und jeden Charakter des Harry Potter-Universums zeigte. Ich war sofort hin und weg, als ich die magische Weasley Uhr aus dem zweiten Film, als Harry das Weasleys-Anwesen zum ersten Mal betrat, sah.

Der Korpus

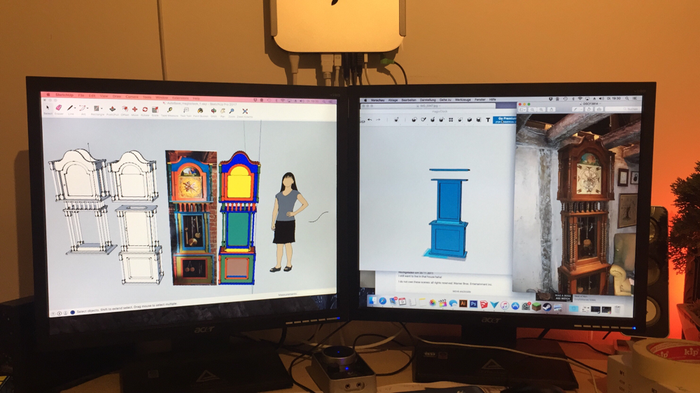

Als erstes habe ich eine Skizze in Autodesk 123d Design erstellt. Meiner Meinung nach ist es einfacher, mit einem 3D-Modell zu arbeiten, als jeden Teil zu messen und eine Menge Notizen zu machen. Ich konnte die grundlegenden Maße von Bildern aus dem Internet erarbeiten. Der Rest war Type & Click.

Die meisten Teile sind dem Original sehr nah. Die Höhe der ganzen Uhr beträgt genau 2 Meter.

Sie wurde in drei demontierbaren Teilen gebaut. So kann sie viel besser transportiert werden.

Wie man sieht, gibt es in den beiden unteren Teilen Scheiben, die später die inneren Uhrwerke zeigen. Ich habe Plexiglas anstelle von echtem Glas verwendet. Das ist bruchsicherer und wesentlich günstiger.

Jede Säule, die zu sehen ist, wurde mit meinem Lulzbot Mini 3D Drucker gedruckt. Ich habe bereits mit einigen der Säulen begonnen und bis sie alle fertig sind wird es wohl über 100 Stunden dauern...

Ich werde versuchen, einen schönen Anstrich mit passenden Farben hin zu bekommen. Obwohl ich im Gegensatz zum Original eher einen rustikalen als einen kindischen Stil erreichen möchte.

Das Uhrwerk

Der Bau des Uhrwerks war eine der schwierigsten Aufgaben des gesamten Projekts. Anstelle einer normalen Uhr, die zwei Zeiger hat, hat die Weasley-Uhr einen Zeiger für jedes Familienmitglied. Es gibt also mehrere Treibstangen, die kombiniert werden müssen um jeden Zeiger einzeln zu steuern.

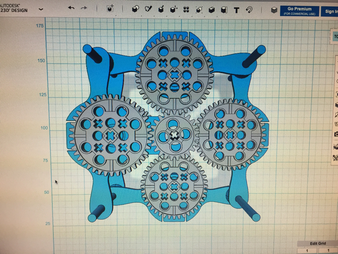

Ich habe meine eigene Idee entwickelt, die einige Schrittmotoren und Lego-Technik-Zahnräder beinhaltet.

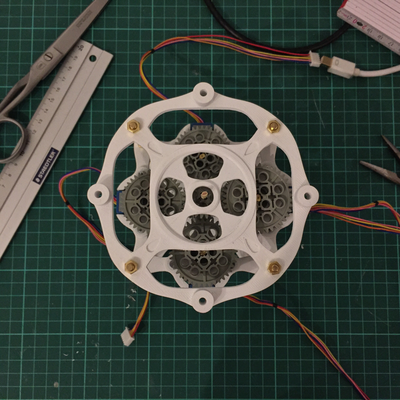

Es sind im Grunde genommen 5 Rohre, die zusammen geschoben werden und die Mittelstange bilden. Die Motoren, welche auf verschiedenen Höhen positioniert sind, bewegen die Zahnräder für die einzelnen Rohre an denen die Zeiger fest gemacht sind.

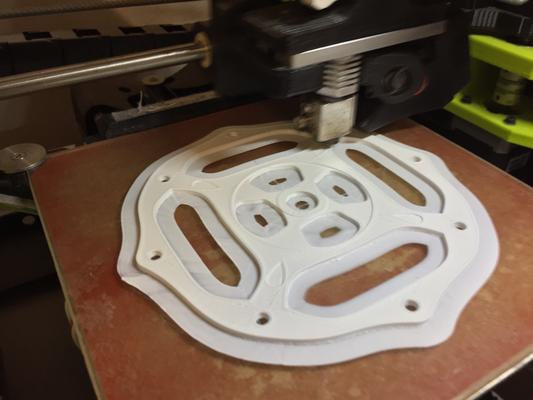

Mit Hilfe meines Lulzbot Mini 3D-Druckers hat es nur ein paar Stunden gedauert, alle Teile für das Uhrwerk auszudrucken. Die Klemmen auf der rechten Seite halten jeden Motor auf der richtigen Höhe.

Die Galerie zeigt einige Fortschritte vom ersten Montageversuch bis zum letzten Entwurf.

Ich habe Messingmuttern und -stangen verwendet, um alles an seinem Platz zu halten. Die obere Platte hat 4 Schraubenlöcher, um sie mit der Zifferblattplatte zu verbinden.

The clocks' hands

Dieser Schritt zeigt die Gestaltung der Zeiger der Uhr. Bei der ursprüngliche Uhr gibt es 8 verschiedene Zeiger für jedes Mitglied der Weasley-Familie. Mein Motorkit enthielt nur 5 Motoren, also entschied ich mich, nur 5 Zeiger zu verbauen. Es gab auch ein Problem mit dem Abstand innerhalb des Uhrengehäuses, mehr Zeiger waren also nicht möglich.

Ich habe versucht, dem Originalentwurf für die Zeiger so nahe wie möglich zu kommen. Die Zeiger, die ich mit übernommen habe, sind die gleichen wie die von Ron, Molly, Fred & George, Arthur und Bill (wobei Bills Foto später durch Ginny ersetzt werden wird).

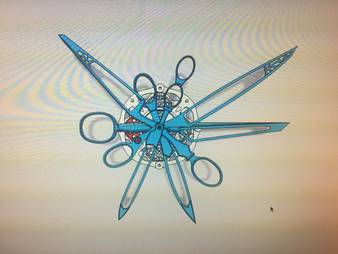

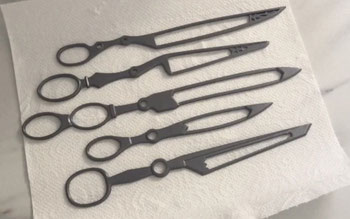

Dies sind die endgültigen Designs. Einige Details werden später noch hinzugefügt wie z.B. die Fotos und Namen der Personen, die ich verfolgen möchte.

After some layers of primer and additional sanding sessions it was time to at that old rusty metal finish the clock hands have. I used Tamiya spray paints and some old metal paints for weathering.

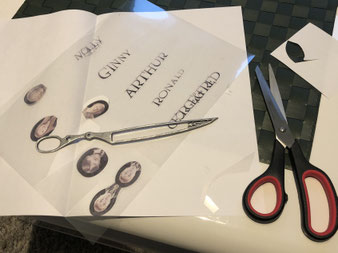

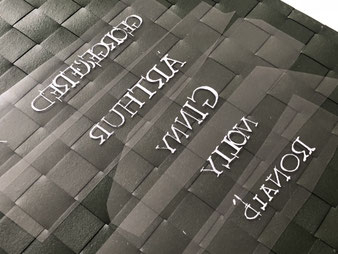

Im örtlichen Staples habe ich den Druckservice genutzt, um die Familienportraits und -namen auf transparente Folie zu drucken. Nachdem ich die Rückseite mit weißer Farbe bemalt hatte, waren sie bereit für die Montage.

Nachdem alles ausgeschnitten war, wurden die Portraits und Namen den entsprechenden Zeigern hinzugefügt.

Ich bin sehr glücklich mit dem endgültigen Design der Uhrzeiger. Der Verwitterungseffekt und die Portraits sind wunderschön und haben das gleiche Aussehen wie in der Originaluhr.

Ich habe auch etwas Plastik auf die Rückseite der Portraits für mehr Stabilität hinzugefügt.

Unterer Korpus

Es gibt viele Webseiten im Internet, die Holz in jeder gewünschten Weise zuschneiden. Anstatt die Teile für den Uhrenkorpus selbst aus zu sägen, habe ich mich entschieden, sie zu bestellen.

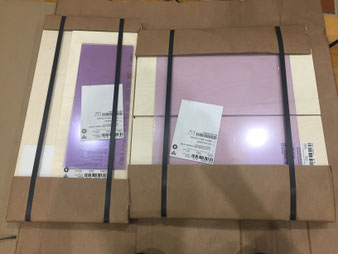

Drei Pakete kamen an. Über 40 Stück Holz insgesamt. Auch einige vorgeschnittene Plexiglasscheiben, die später für die Glaselemente im unteren Korpus verwendet werden.

Nachdem ich herausgefunden hatte, welche Holzplatte wohin gehörte, versuchte ich, den unteren Teil des Korpus zu bauen. Also begann ich mit dem vorderen Teil, der einen großen Ausschnitt für das Plexiglas benötigte.

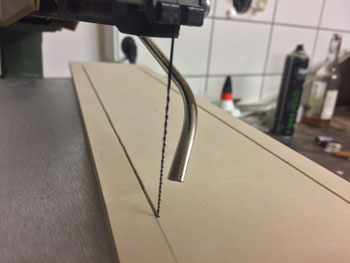

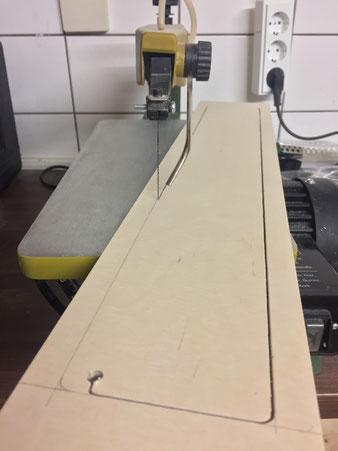

Noch mehr Ausschnitte wurden gemacht. Das Bild zeigt einen der sechs Teile, die später die Seitenwände bilden. Alle Ausschnitte, die notwendig waren wurden mit meiner Dekupiersäge gemacht. Ich habe mein Bestes gegeben, um so fehlerfrei wie möglich zu arbeiten und mit der Säge hat das hervorragend funktioniert. Das Ergebnis war ziemlich perfekt. Ich habe nur ein bisschen nachschleifen müssen.

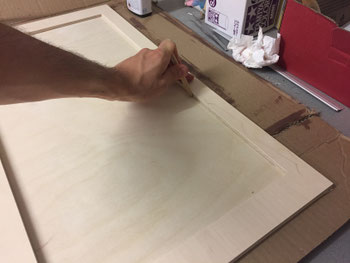

Zum Schleifen habe ich viele verschiedene Körnungen verwendet. Beginnend mit einer 160er und dann mit ca. 600-800er. Auf der Innenseite des Rahmens habe ich eine kleine Kurve für ein glatteres Aussehen geschliffen.

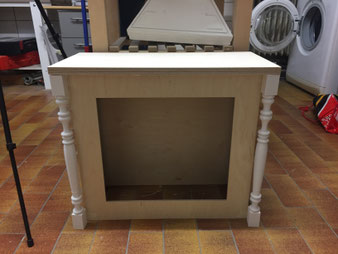

Nachdem alle Teile geschnitten, geschliffen und fertig zum Zusammensetzen waren, sieht man hier einen ersten Test. Nichts wurde zusammengeklebt, nur mit Klebeband fixiert, aber man bekommt einen Eindruck, wie es später aussehen wird.

Walnuss Holzbeize wurde benutzt, um eine dunklere Färbung wie im Original zu erzielen. Danach habe ich die Wände geklebt.

Mittlerer Teil

Der mittlere Teil des Korpus funktioniert grundsätzlich wie der untere. Mit der Ausnahme, dass es eine Tür mit Scharnieren gibt, die später für die Pendel geschlossen und geöffnet werden kann.

Es gibt drei Holzschichten, die das Plexiglas halten. Eine kleine hölzerne Kante um das Fenster für zusätzliche Details würde ebenfalls hinzu gefügt.

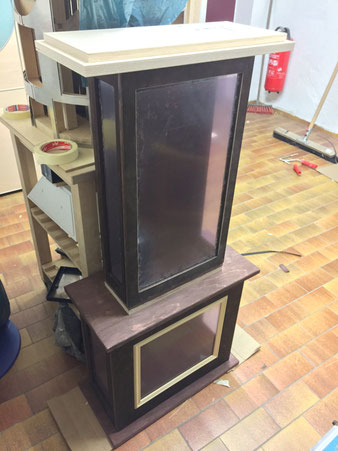

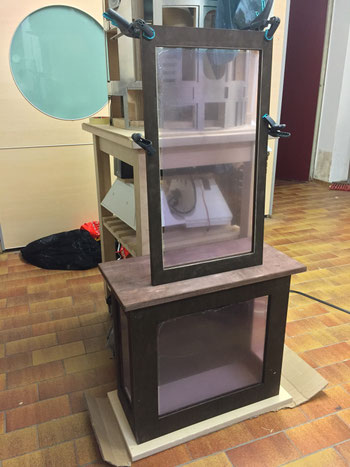

Nachdem alles verleimt wurde ist langsam ein Uhrenkorpus zu erkennen.

3d Druck der Säulen

Während der Holzkleber trocknete, schaltete ich meinen 3D-Drucker für die Säulen der Uhr ein. Es gibt 16 kleine und 16 große. Also viele Stunden zu drucken. Ich dachte zuerst daran, eine Gussform zu bauen und Kopien der ersten Drucke zu gießen. Aber als ich angefangen hatte, habe ich meinen 3D Drucker über Nacht laufen lassen und die Idee verworfen.

Die kleinen Säulen wurden in Gruppen gedruckt. Die Großen mussten jedoch in mehrere Teile aufgeteilt werden. So war nur eine Säule pro Druck möglich. Jeder Druck dauerte ungefähr 17 Stunden ...

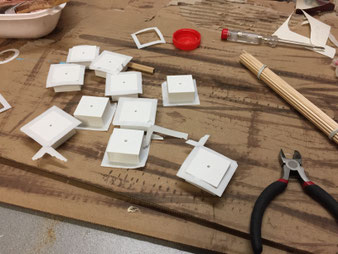

Epoxidkleber wurde verwendet, um alle Teile für eine Säule zu kleben. Es sind Löcher in jedem Ende, um mit Stäben mehr Stabilität zu erzeugen.

Eine Säule hat 6 Teile, die ca. 17 Stunden zum drucken brauchen. Mit insgesamt 16 Säulen war das also viel Druckzeit.

Farbgebung

Während mehr und mehr Säulen gedruckt wurden, suchte ich im Bauhaus nach Farbe. Die originale Uhr ist sehr bunt, sieht aber für die tägliche zur Schaustellung ein bisschen zu kindisch aus. Deshalb habe ich mich für wärmere Farben entschieden. Es gibt sechs Grundfarben für die Uhr: Rot, Dunkelblau, Himmelblau, Dunkelgrün, Hellgrün und Gelb. Und ich habe genau die gefunden, die perfekt zusammenpassen.

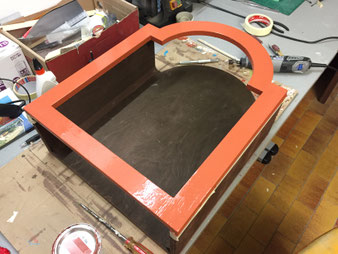

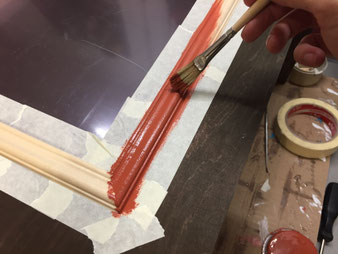

Auf dem linken Foto ist der untere Korpus zu sehen. Ich hab mit dem inneren Rahmen, der rot ist, angefangen. Die äußeren Teile wurden später grün bemalt.

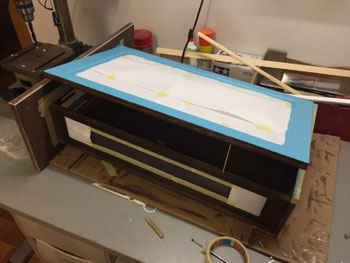

Ich musste mit dem Malerband sehr genau sein. Es gab einen kleinen Teil Holz, der braun bleiben musste. Und mit dem Glas auf der Innenseite wollte ich einen sauberen Abschluss.

Der mittlere Abschnitt wurde ebenfalls farbig. Zuerst wurde die Tür in himmelblau gestrichen. Die Seiten grün. Das Innere war wie im Original dunkelbraun gebeizt.

Ich habe wieder viel Malerkrepp verwendet, um auf Nummer sicher zugehen.

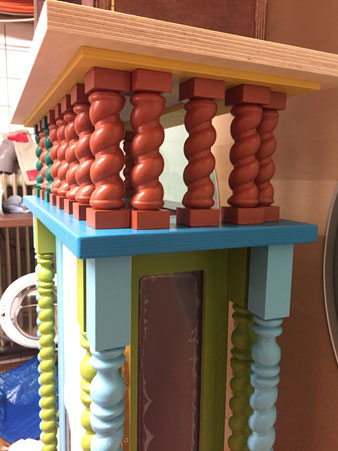

An diesem Punkt habe ich die Säulen getestet, um sicherzustellen, dass alle Messungen richtig waren. Ich war sehr glücklich über die perfekte Passform.

Vier der kleinen Säulen sind dunkelgrün gefärbt, was der Uhr ein sehr außergewöhnliches Aussehen verleiht. Aber es ist ein gutes Element, um die Symmetrie loszuwerden, und ein realistischeres Gefühl zu vermitteln.

oberer Teil

Der obere Uhrkasten war der schwierigste Teil des gesamten Projekts. Er hat viele Details und beinhaltet das Uhrwerk und die Pendelantriebe.

Ich begann wie zuvor und konstruierte die Holzteile. In der Zwischenzeit wurden alle Säulen gedruckt und ich überlegte, wie ich das Zifferblatt gestalten sollte.

Der Holzrahmen war etwas kompliziert, es gab viele Schichten mit außer- gewöhnlichen Formen.

Das Zifferblatt der Weasley Uhr ist sehr speziell. Als echter Potterhead weiß man, dass es nicht die Zeit anzeigt, sondern die Orte aller Familienmitglieder. Ich habe online recherchiert, um ein hochauflösendes Bild zu finden, war aber nicht erfolgreich. Glücklicherweise kam ich mit einem Sammler in Kontakt, der mir hochauflösende Fotos von seiner Version des Zifferblattes schickte, die einst ein Sammelobjekt für echte Fans war.

In Photoshop konnte ich diese hochauflösenden Bilder mit der originalen Schriftart und einigen selbst gezeichneten Vektoren kombinieren. Das Ergebnis war das derzeit beste Bild des Zifferblattes im Internet

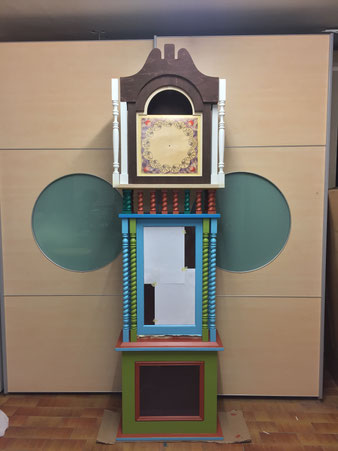

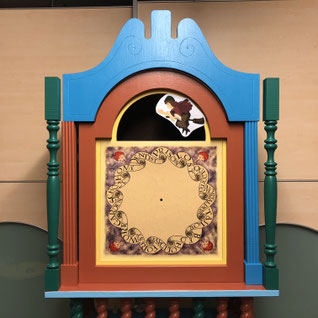

Dies ist das obere Uhrengehäuse mit dem alten Zifferblatt. Aber man bekommt eine Idee, wie alles mit Farben und Formen zusammenpasst. Ich habe auch schon den Holzschliff im oberen blauen Teil hinzugefügt.

Vielleicht habt ihr schon bemerkt, dass es oberhalb des Zifferblattes einen kleinen Ausschnitt gibt, der bis jetzt leer war. Dort wird später ein kleines Diorama des Weasley-Hauses und seiner Umgebung sein. Ich habe in Photoshop eine Vektordatei erstellt um die Details heraus zu arbeiten. Den Unterschied sieht man im Bild auf der linken Seite.

Zum Test habe ich ein Bild benutzt, das ich online fand. Später bildet es die Schablone für meine eigene hochdetaillierte Version. In der endgültigen Uhr wird es verschiedene Ebenen haben, um der Szene mehr Tiefe zu verleihen.

Ich habe jede Schicht einzeln bearbeitet, einschließlich der Büsche, dem Haus, der Wolken und der fliegenden Hexe.

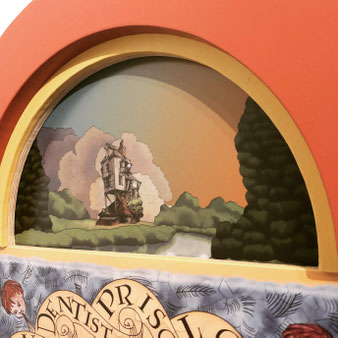

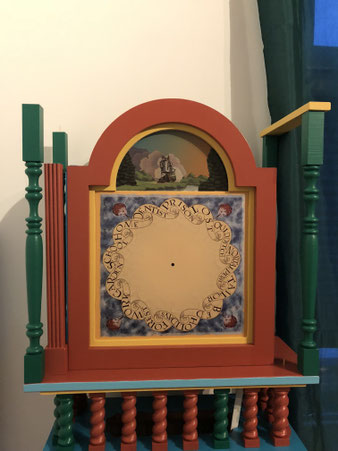

Dies ist die aktualisierte Version des Dioramas. Man kann meine eigene Interpretation der Büsche und Bäume sehen. Außerdem fällt der neue Hintergrund der Uhr auf. Ich bin mitten im Projekt umgezogen.

Jetzt kommt Detail

Nachdem der Hauptteil der Uhr fertig war, habe ich angefangen mich den Details zuzuwenden. Es gab immer noch viele Teile die fehlten. Zum Beispiel die Uhrzeiger, die Pendel und Gegengewichte und natürlich das innere Uhrwerk.

Ich habe eine menge Zeit damit verbracht, die einzelnen Innenteile der Uhr zu recherchieren, welche dem Original am nächsten kamen. Ein paar habe ich online bei Ebay gefunden.

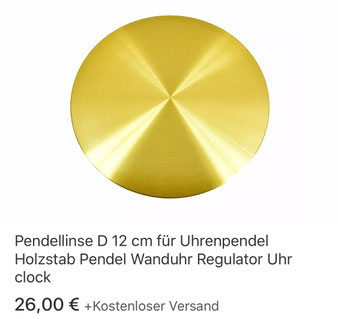

Die Pendellinse des Hauptpendels musste wie im Original einen Durchmesser von genau 12 cm haben.

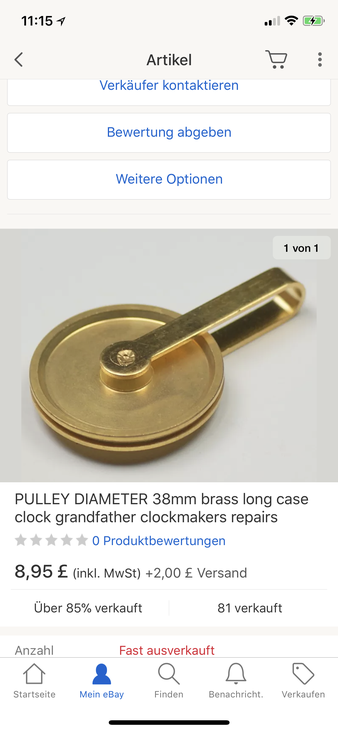

Die Riemenscheibe auf der linken Seite war die einzige, die ich bei eBay finden konnte. Zum Glück hatte sie das perfekte Aussehen.

Ein paar Bilder des Schaffensprozesses fehlen hier leider noch.

Sie werden schnellstmöglich ergänzt.
